一、 產品結構：

    二、產品尺寸：

（用戶可根據本表參數選購優質產品）

    三、產品概述：

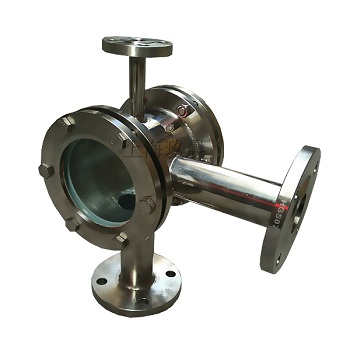

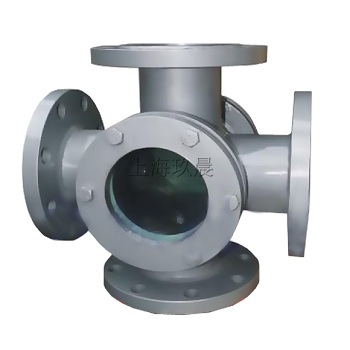

    三（四）通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

    三（四）通視鏡是在直通視鏡的基礎上改進而成的產品，能夠清晰地看到介質在主管道與支管的流動情況，以保證生產的安全。根據主管道和支管口徑大小是否一樣可分為：等徑三（四）通視鏡和異徑三（四）通視鏡。

    四、產品說明：

    1、工業視鏡按使用方式和區域分為管道視鏡和容器視鏡。

    2、管道視鏡主要用于工業管道上，便于觀察管道中流體的流動情況�？煞譃閮纱箢悾褐蓖ㄒ曠R和玻璃管視鏡。其中直通視鏡承壓能力強，安裝方便，使用安全，適用范圍廣泛。玻璃管視鏡觀察視野較大，但承壓能力有限，主要用于管道壓力小于0.6MPa的工況條件。

    3、容器視鏡主要有設備視鏡、方框視鏡、組合視鏡等，安裝于容器或者反應釜上觀察內部介質流動反應情況。

    五、性能優勢：

    公司研發生產的三（四）通視鏡，具有結構緊湊、可靠性高、觀測面積大、視野充分、密封性能好，檢修和清洗更換方便等優點，特別適合于氫氣，天然氣，氧氣，液化氣等特殊介質。具有耐低溫，防凍等優點。

    六、適用范圍：

    本產品廣泛應用于石油、化工、制藥、紡織、造紙、食品、乳品、飲料、電力、冶金、建筑及各種工程配套管路。

    七、用戶注意事項：

    1、視鏡安裝焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。

    2、視鏡鏡片安裝確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。

    3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊片安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。

    4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破。

    八、維護及保養：

    1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。 　

    2、視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。 　

    3、視鏡玻璃耐溫耐壓有一定的局限。耐溫： 鋼化硼硅玻璃≤250℃、石英玻璃≤800℃。耐壓：鋼化硼硅玻璃片≤2.0MPa、石英玻璃片≤4.0MPa、普通鈉鈣玻璃片＜0.6MPa。　 　 　

    4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。
